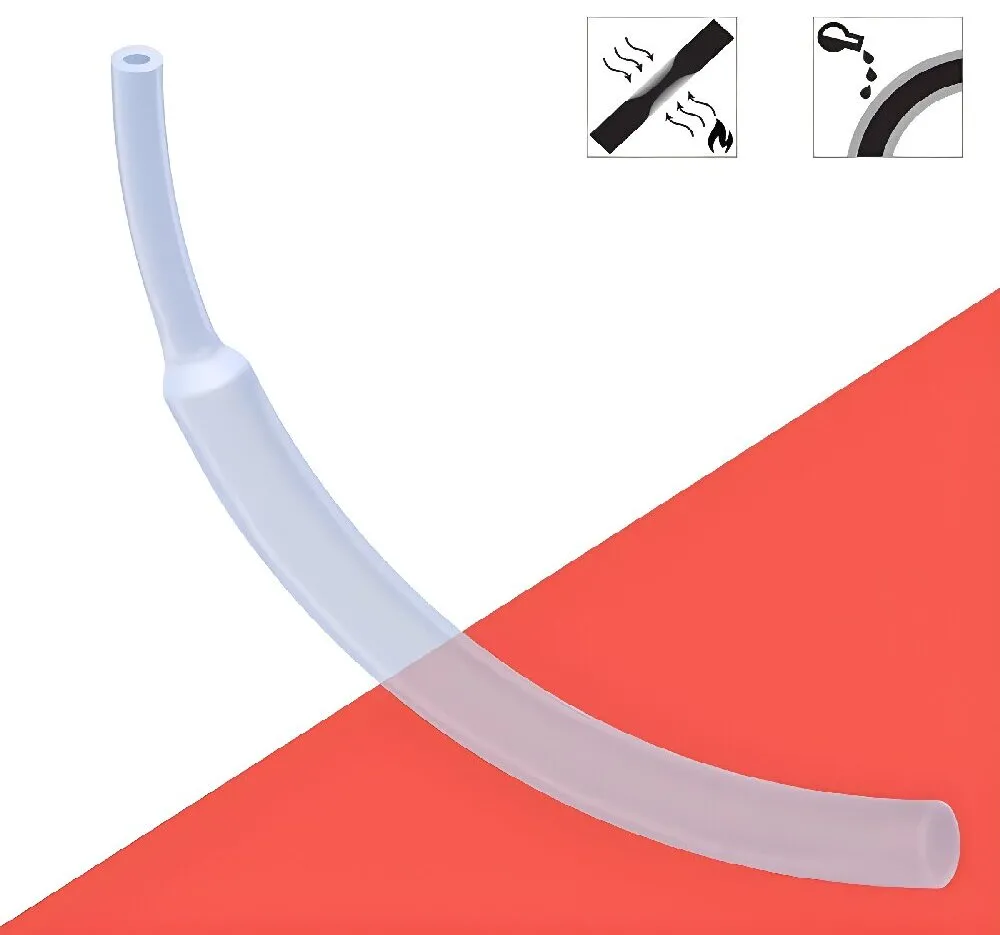

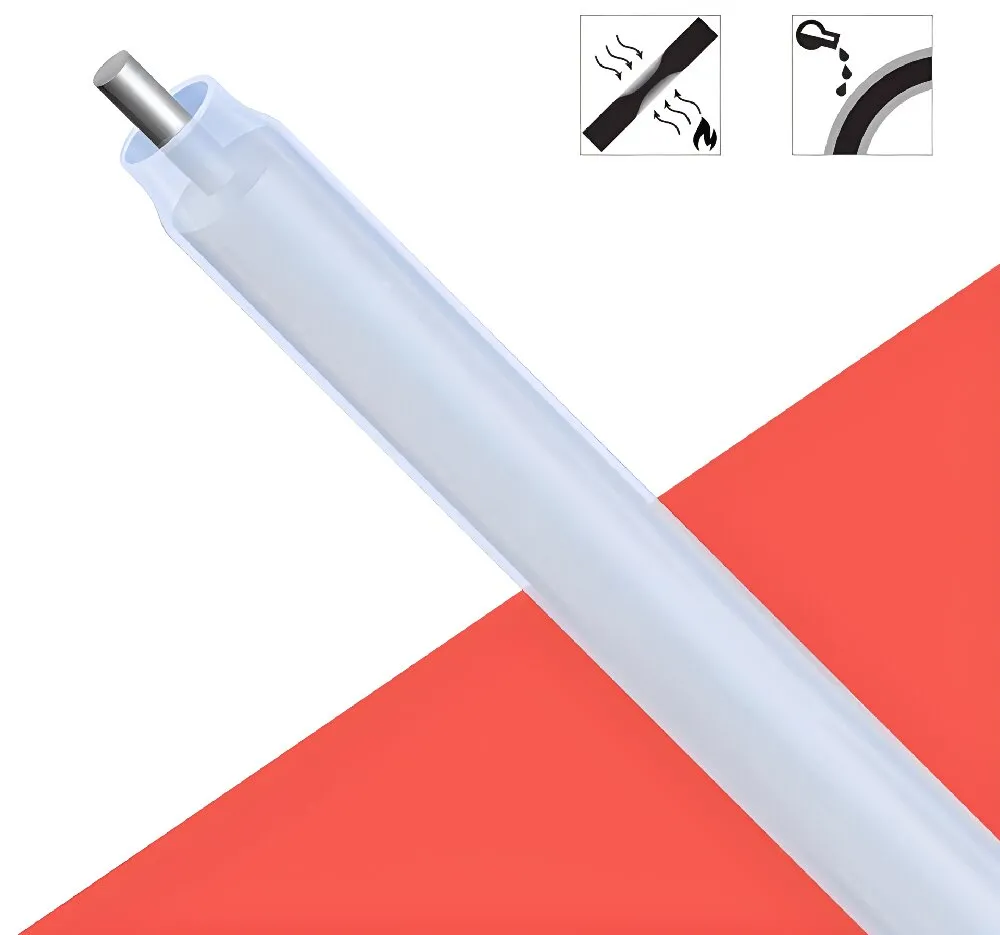

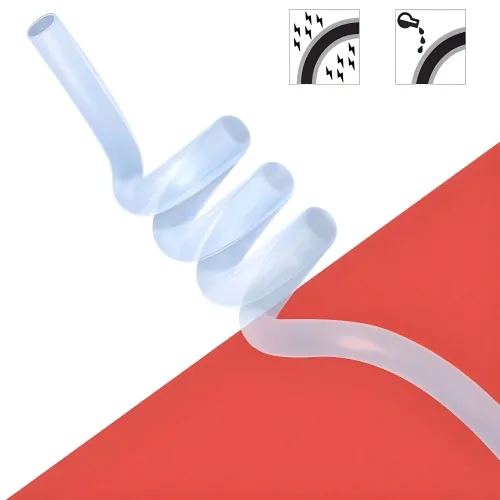

Techyours™ PFAチューブ

Techyours™ 高機能フッ素樹脂チューブ

PFAチューブ。高純度のために設計。

Techyours™ PFAチューブは、高温流体の移送、薬液プロセス、コンタミネーション管理が求められるクリーンシステム向けに設計されています。優れた耐薬品性、耐熱性、透明性、柔軟性、そして長期安定性を兼ね備えています。

仕様を見るお見積り依頼 →

260°C 連続使用温度：約260°Cまで

高度な流体システムのために

見える性能。管理できる高純度。

Techyours™ PFAチューブは、高機能フッ素樹脂ならではの耐熱性と耐薬品性に加え、流体の状態を確認しやすい透明性を備えています。流れの確認や異常の早期把握にも有効です。

適度な剛性と柔軟性を両立しているため、固定配管だけでなく、繰り返し動作を伴う装置にも適しています。高純度・超高純度グレードは、半導体や精密化学分野などコンタミネーション管理が重要な工程に対応します。

PFAチューブの主要性能

高度な製造プロセスに応える基本性能。

260°C

高温環境に対応

約260°C / 500°Fまでの連続使用環境を想定した高耐熱PFAチューブです。

4.5 bar

飽和蒸気用途

条件により、約4.5 barゲージ圧までの飽和蒸気用途に対応します。

UHP

超高純度仕様

高純度・超高純度グレードを用意し、コンタミネーション管理が重要な工程に対応します。

Techyours™ PFAが選ばれる理由

実際の製造現場で求められる性能を、素材から。

01 / 耐薬品性

優れた耐薬品性

PFAは多くの酸、アルカリ、腐食性薬品に対して高い耐性を備えており、厳しい薬液移送用途に適しています。

02 / 耐熱性

高温環境でも安定

高温条件下でも有用な材料特性を維持し、高温流体や化学プロセスの配管に適しています。

03 / 可視性

流体状態を目視確認

半透明から透明の外観により、流体の流れや配管内の状態を確認しやすく、プロセス監視性を高めます。

04 / 柔軟性

剛性と柔軟性のバランス

固定配管だけでなく、装置内で繰り返し動作する配管用途にも対応しやすい材料特性を備えています。

UHP Ultra High Purity

高純度PFAソリューション

コンタミネーションを、最小限に。

Techyours™ PFAチューブは、高純度および超高純度仕様を用意しています。半導体製造工程、高純度薬液供給、製薬設備、研究・分析装置など、清浄度管理が重要な用途に適しています。

半導体製造製薬研究・分析化学プロセス環境計測

PFAチューブの主な用途

半導体から化学プロセスまで。高度な流体制御を、ひとつの材料で。

Techyours™ PFAチューブは、耐薬品性、耐熱性、高純度性、長期安定性が求められる流体システムに適しています。

半導体製造

高純度薬液供給、ウェットプロセス、精密薬液移送システムに。

製薬・バイオ

クリーンな流体移送や、コンタミネーション管理が必要な装置に。

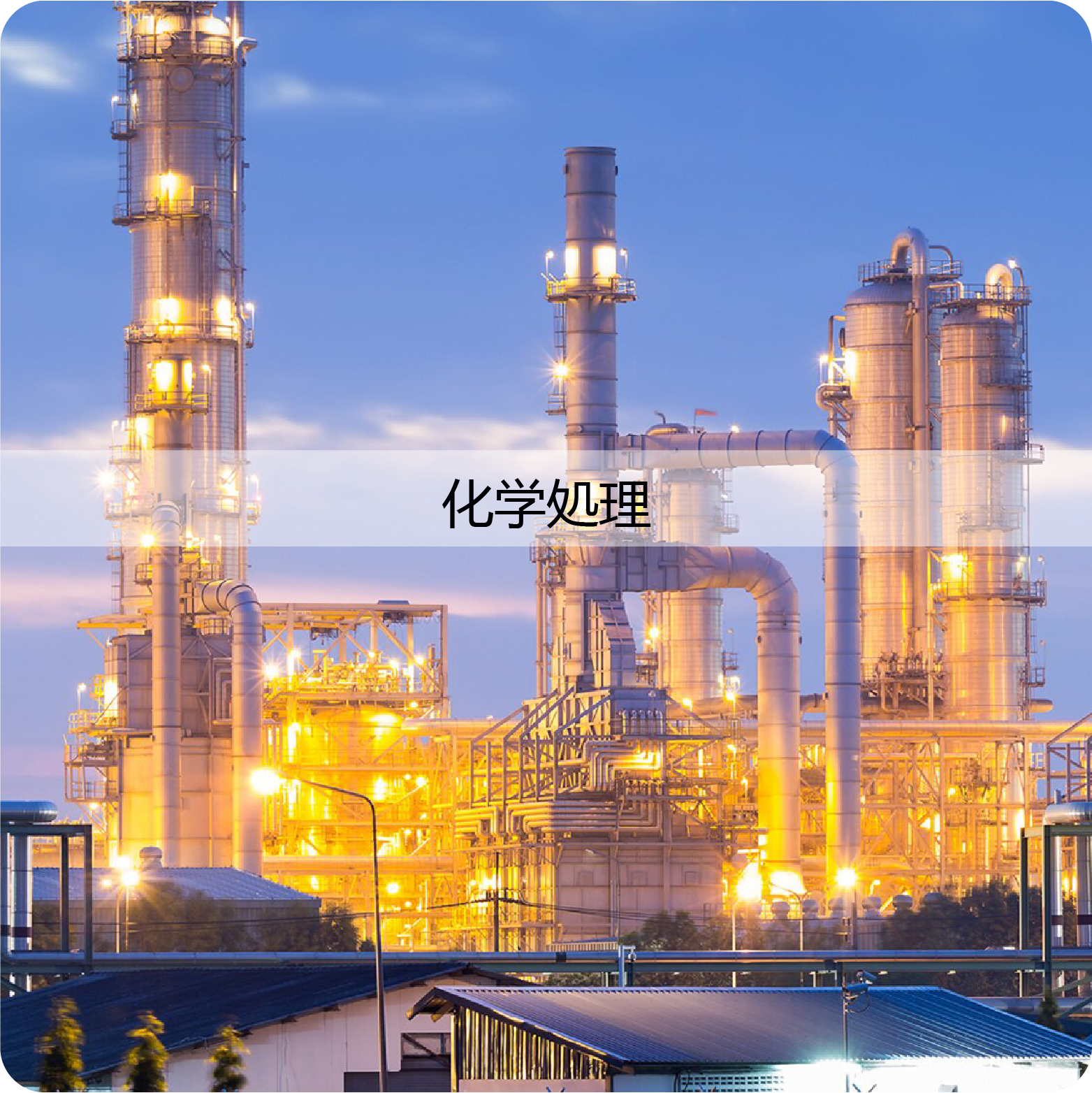

化学産業

腐食性薬品や反応性の高いプロセス流体の移送に。

研究・分析装置

分析機器、サンプリング、精密な液体移送用途に。

産業機械・装置

高温、薬品、長期安定性が求められる装置内配管に。

環境・計測システム

サンプリング、モニタリング、特殊流体の移送用途に。

実際の使用条件から、最適なチューブを選ぶ。

耐熱性

Techyours™ PFA：約260°Cまで

一般樹脂チューブ：材質により異なる

耐薬品性

多くの腐食性薬品に対応

材質ごとの適合確認が必要

流体の可視性

半透明 / 透明仕様

一般配管材料では不透明な場合が多い

高純度仕様

高純度 / 超高純度仕様に対応

材料・メーカー仕様に依存

可動部への適用

剛性と柔軟性のバランス

用途条件に応じた評価が必要

Techyours™ PFAチューブサイズ

装置設計に合わせた、多彩な寸法体系。

メートルサイズ、インチサイズ、 Metric Spaghetti、AWGサイズなど、さまざまな設備・配管設計に対応する寸法を用意しています。

01 メートルサイズ

内径・外径・肉厚をmm単位で設定した標準的な寸法体系です。

02 インチサイズ

北米仕様や国際設備向けにインチ規格のサイズを用意しています。

03 Metric Spaghetti

精密機器や小型流体系に適した小径PFAチューブです。

04 AWGサイズ

複数の肉厚に対応した AWGベースの寸法体系です。

PFAチューブ技術サポート

標準品だけではなく、装置に合った仕様へ。

品質

管理された製造工程

適切に選定したフッ素樹脂材料と管理された製造プロセスにより、寸法安定性と信頼性の高い性能を目指します。

カスタム

特注寸法に対応

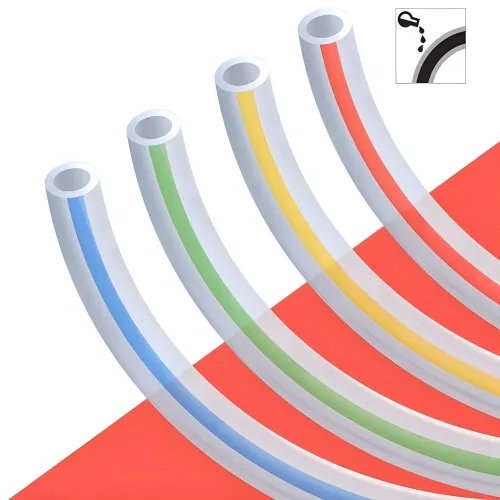

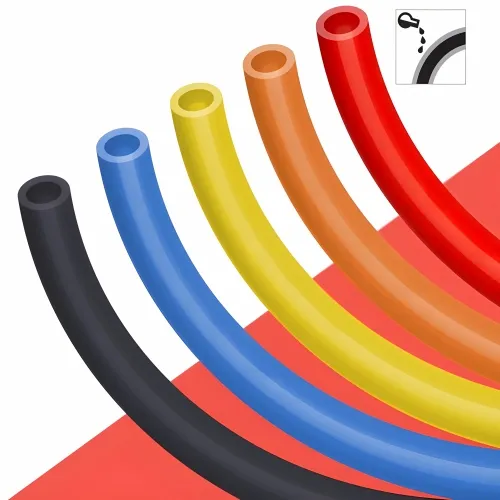

内径、外径、肉厚、色、その他の仕様について、用途に応じたカスタム対応を検討できます。

技術支援

選定サポート

使用流体、温度、圧力、寸法、純度要求などに応じて、適切なPFAチューブ仕様の選定を支援します。

グローバル

海外プロジェクトにも対応

装置メーカー、OEM、商社、エンジニアリング企業など、日本および海外のプロジェクトを支援します。

PFA TUBING FAQ

PFAチューブよくあるご質問

PFAチューブはどのような用途に使用されますか？

PFAチューブは、薬液移送、高温流体、半導体製造装置、製薬設備、分析装置、クリーン配管など、耐薬品性や純度が求められる用途に使用されます。

PFAチューブの耐熱温度はどのくらいですか？

Techyours™ PFAチューブは、約260°C / 500°Fまでの連続使用環境を想定しています。実際の使用条件は、流体、圧力、寸法、使用環境に応じて評価する必要があります。

PFAチューブは半導体製造に適していますか？

PFAは高い耐薬品性、耐熱性、低汚染性を備えているため、半導体ウェットプロセスや高純度薬液供給システムに広く使用されています。Techyours™では高純度・超高純度仕様も用意しています。

PFAチューブで酸やアルカリを移送できますか？

PFAは多くの酸、アルカリ、腐食性薬品に対して優れた耐薬品性を備えています。ただし、実際の使用にあたっては、薬品種類、濃度、温度、圧力を考慮した適合確認が必要です。

特注サイズのPFAチューブは対応できますか？

はい。Techyours™では、内径、外径、肉厚、色など、ご使用条件に応じた特注仕様を検討できます。

PFA、PTFE、FEPの違いは何ですか？

PFA、PTFE、FEPはいずれもフッ素樹脂ですが、透明性、加工方法、柔軟性、使用温度、機械特性などが異なります。PFAは、高耐熱性、高純度、耐薬品性、透明性を同時に求める用途で選ばれることが多い材料です。

PFAチューブのご相談

最適なPFAチューブは、正しい仕様確認から。

ご希望の内径、外径、肉厚、使用温度、圧力、流体種類、純度要求などをお知らせください。Techyours™の技術チームが、用途に適したPFAチューブ仕様の選定をサポートします。

見積りを依頼する技術担当へ相談 →

メートル法サイズ

サイズ、内径 × 外径	内径 - ID	公差，±	肉厚	公差，±	外径 - OD
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.0	0.20	10
10*12	10	0.30	1.0	0.10	12
12*14	12	0.30	1.0	0.20	14
14*16	14	0.40	1.0	0.10	16
16*18	16	0.40	1.0	0.20	18
18*20	18	0.50	1.0	0.10	20
20*22	20	0.50	1.0	0.20	22

インチサイズ

サイズ、分数サイズ	内径 - ID	肉厚	公差，±	外径 - OD	公差，±
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

スパゲッティのメートル法サイズ

内径 - ID	公差，±	肉厚	公差，±	外径 - OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

AWGサイズ

サイズ	内径 - ID		軽肉		薄肉		厚肉		厚肉
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
