形状に沿うフィット。
部品の形状に合わせて、拡張内径、収縮後内径、肉厚を指定します。
熱収縮チューブ
フッ素樹脂熱収縮チューブ
より確かなフィット。
保護を、精密に。
Techyours+™ 熱収縮チューブは、厳しい要求に応える部品に、形状に沿った保護層を提供します。次の設計に向けて、PTFE・FEP・PFA・ETFE の選択肢をご検討ください。
PTFEFEPPFAETFE
適切な材料と寸法、管理された熱収縮工程。その組み合わせが、保護の出発点です。
フッ素樹脂熱収縮チューブ／概念図
部品を中心に考える設計
厚みを抑えて。
設計の可能性を広げる。
表面に、機能を。
実際の工程における離型性、低摩擦性、使用薬品への耐性を評価してください。
目的に合わせた保護。
選定した製品仕様に基づき、絶縁、表面保護、製造補助としての用途を検討します。
精度は、選定から。
収縮比を選ぶ前に、長さ方向の変化、端部の被覆範囲、基材の耐熱限界を確認します。
4つの材料、4つの選定方向
設計に合う選択を。
厳しい熱条件を伴う設計に。

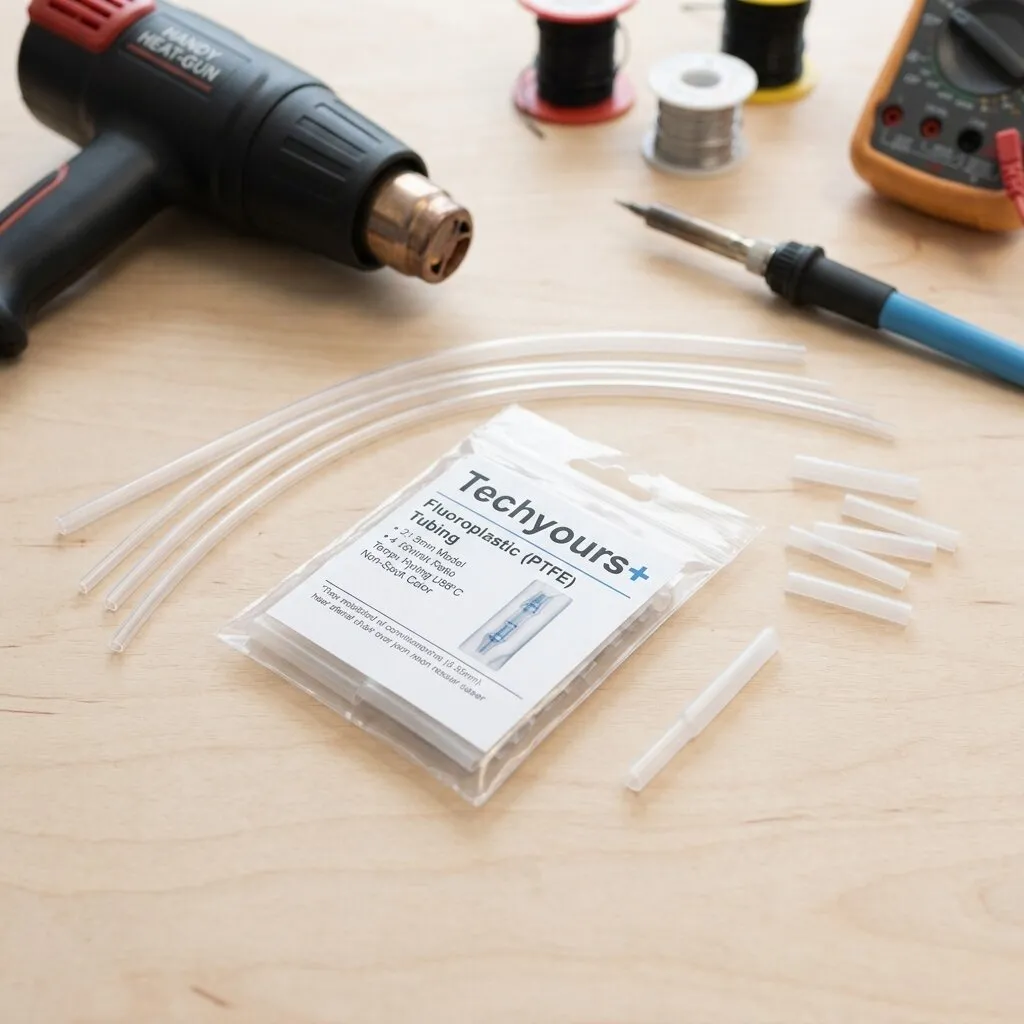

低摩擦性と熱特性が重視される場合は PTFE を検討します。必要な熱収縮サイクルに部品が耐えられるか確認してください。
状態を、見やすく。

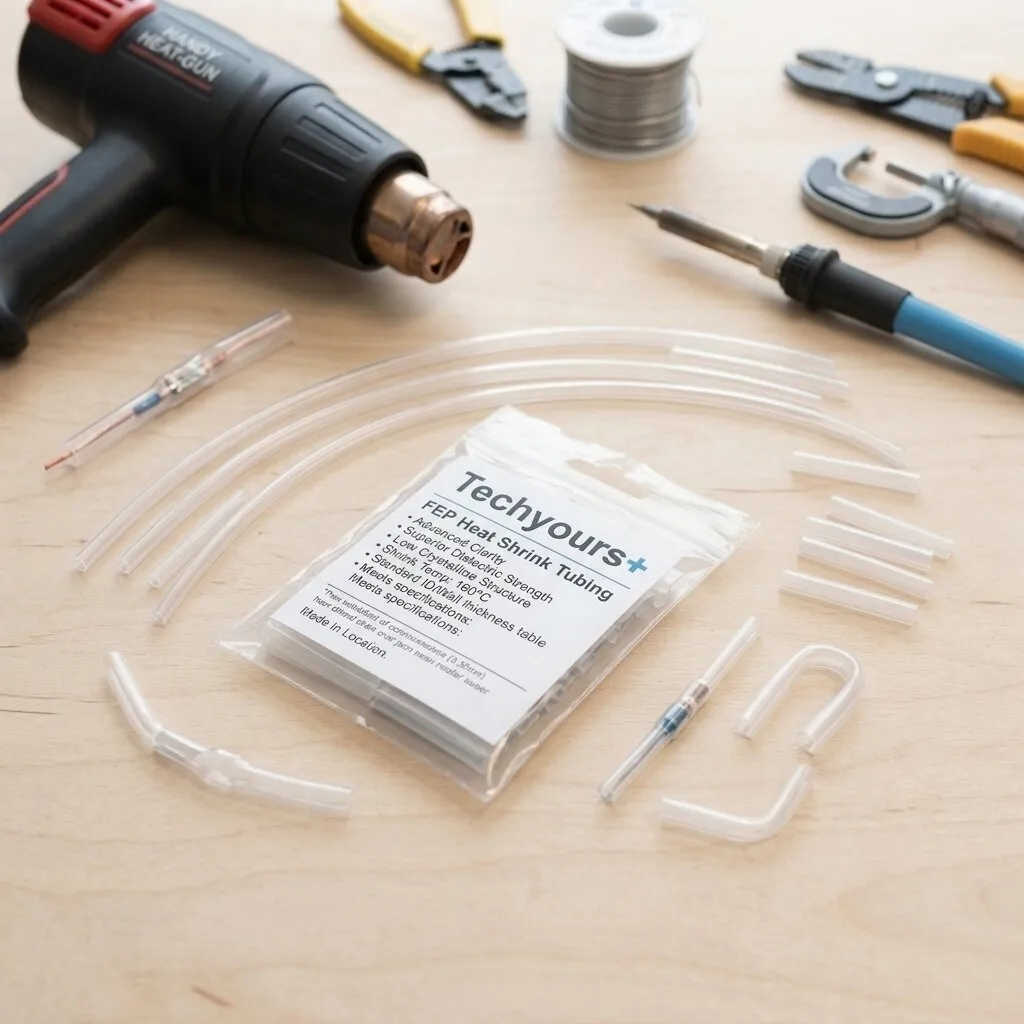

透明な被覆や目視検査には FEP を検討します。透明度と収縮条件は、実際の製品で確認してください。
厳しいプロセス環境に。

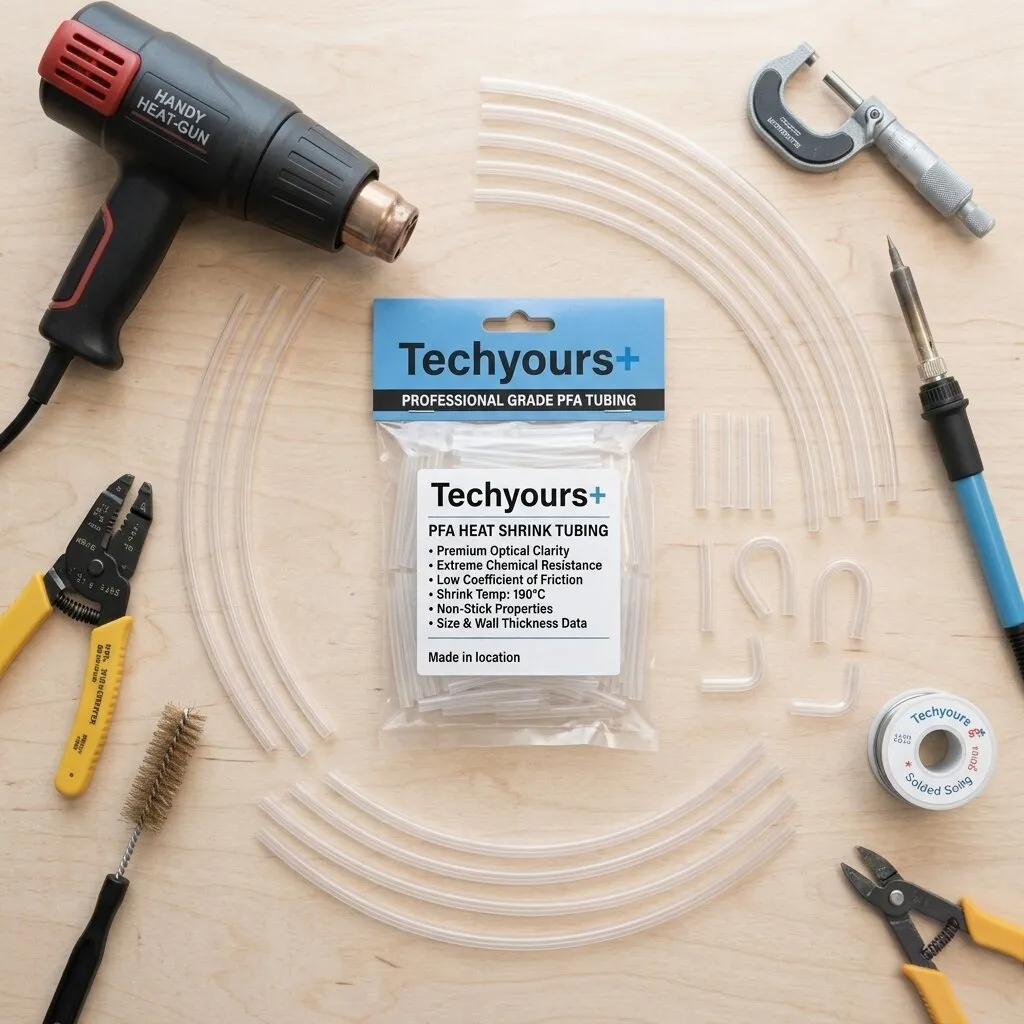

厳しい薬品条件にさらされる部品には PFA を検討します。純度が重要な場合は、該当グレードの抽出物と清浄度の資料を請求してください。
機械的な保護に。

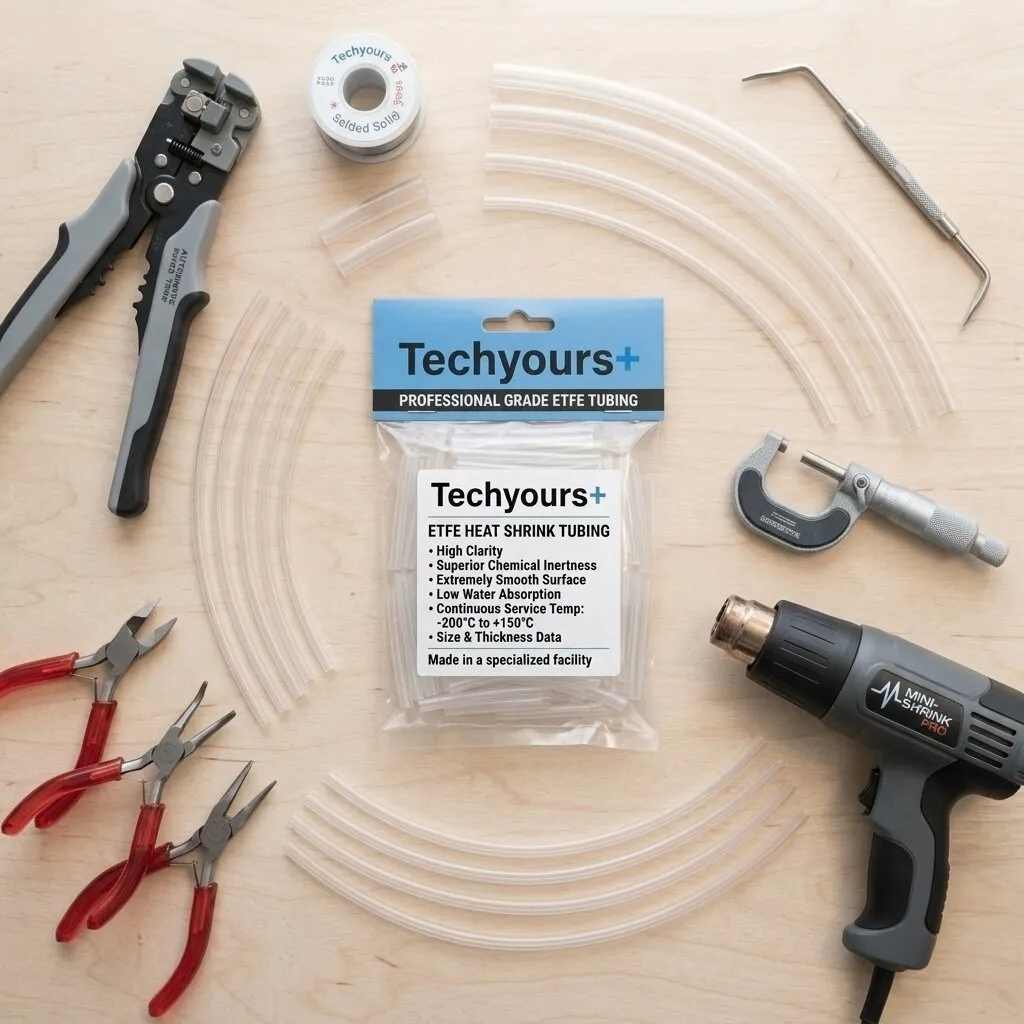

摩耗や機械的取り扱いが選定の中心となる場合は ETFE を検討します。指定グレードと構造で環境適合性を確認してください。
技術的な材料選定
重要な条件を比較する。
収縮前／拡張したチューブ
収縮後／形状に沿う被覆
まず用途を明確に。その後、製品仕様を確認します。
| 設計上の優先条件 | PTFE | FEP | PFA | ETFE |
|---|---|---|---|---|
| 主な検討項目 | 低摩擦性と熱への曝露 | 視認性と被覆用途 | 化学プロセスの条件 | 摩耗と取り扱い |
| 選定前の確認事項 | 収縮時の熱負荷と長さ変化 | 透明度と基材の耐熱性 | 純度データと収縮条件の範囲 | 機械試験と環境試験 |
| 指定する寸法 | 拡張内径、最大収縮後内径、収縮後肉厚、切断長さ、公差 | |||
| 請求する施工資料 | 収縮温度と保持時間、収縮比、長さ方向の変化、承認された加熱方法 | |||
本表は一次選定用のガイドであり、技術データシートではありません。温度定格、収縮比、寸法変化は、納入製品の仕様で確認してください。
構想から、部品へ
実際の用途に合わせて、
保護を設計する。
電子機器・配線
コネクタ、ケーブル組立品、部品の絶縁用チューブを検討します。誘電特性と収縮後の被覆範囲を検証してください。

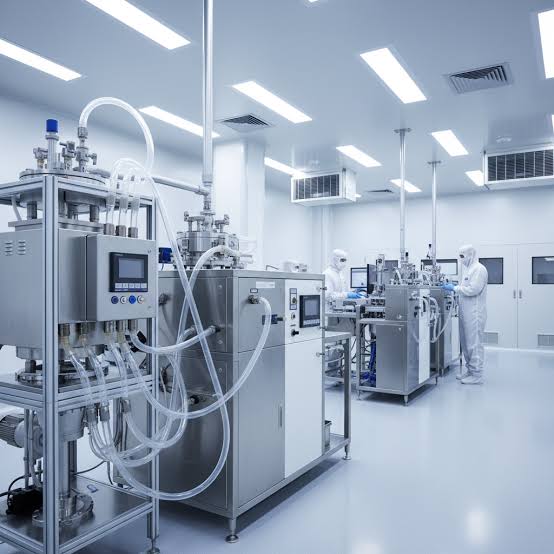

プロセス設備
プローブ、センサ本体、接触面の保護を評価します。実際の薬品、温度、曝露時間で試験してください。
医療機器の製造
組立や加工補助用のチューブを検討します。チューブを除去するか残すかを明確にし、使用目的に応じた資料を請求してください。
表面・ローラの被覆
離型性や表面保護が重要な用途では、チューブによる被覆を検討します。実際の運転条件でフィット、仕上がり、耐久性を評価してください。
管理された熱収縮工程
より良い仕上がりへ。
一工程ずつ、確実に。
収縮前／拡張したチューブ
収縮後／形状に沿う被覆
清浄な状態から。
部品を洗浄・乾燥します。鋭いエッジを処理し、施工前にチューブを点検してください。
収縮を見込んだ配置に。
指定した内径と切断長さを使用します。長さ変化を見込み、必要な端部被覆を確認してください。
検証済みのサイクルで。
供給元指定の温度、保持時間、加熱方法を使用します。空気を逃がせるよう、均一に、順を追って加熱してください。
仕上がりを安定させる。
工程指示に従って冷却します。収縮後寸法、表面状態、必要な電気特性や機能を確認してください。
試験片で収縮工程を検証してください。収縮温度と連続使用温度は異なり、相互に置き換えることはできません。
明確な仕様で選定する
次の設計を。
ともに、形に。
問い合わせには、どの寸法が必要ですか？
部品外径、チューブの拡張・収縮後内径、収縮後肉厚、最終被覆長さ、公差をご提示ください。複雑な形状には図面を添付してください。
熱収縮チューブで液密性を確保できますか？
熱収縮により密着した被覆が得られます。液密・気密シールには、適切な構造と用途別の検証が必要です。
適合性や規制対応は、どう確認しますか？
該当グレードと完成チューブの資料をご請求ください。生体適合性、抽出物、制限物質、業界固有の要件を明示してください。
技術検討につながるお問い合わせ。
下のフォームから、希望材料、寸法、使用環境、基材の耐熱限界、数量、必要資料をお知らせください。
"確かな保護層が、次の革新的な設計を形にする。"
テクニカルパフォーマンスマトリクス.
| 特性・指標 | PTFE | FEP | PFA | ETFE |
|---|---|---|---|---|
| 最高連続使用温度 | 最大 260°C | 最大 204°C | 最大 260°C | 最大 150°C |
| 推奨収縮温度 | 高：330°C以上 | 低：175°C以上 | 中高：200°C以上 | 中低：185°C以上 |
| 縦方向の収縮率変化 | ±10% 〜 ±15% *(長さ減少に注意) | ±5% 以内 *(極めて安定) | ±5% 以内 *(高精密標準規格) | ±8% 以内 *(優れた熱安定性) |
| 機械的強度・耐摩耗性 | ⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐⭐ |
| 化学的不活性（耐薬品性） | ⭐⭐⭐⭐⭐ (万能型) | ⭐⭐⭐⭐⭐ (非常に優秀) | ⭐⭐⭐⭐⭐ (ウルトラピュア) | ⭐⭐⭐⭐ (耐油性に優れる) |
| 透明度（光学的透明性） | ⭐ (乳白色不透明) | ⭐⭐⭐⭐⭐ (完全透明クリア) | ⭐⭐⭐⭐ (高い透明度) | ⭐⭐⭐⭐ (高い光透過率) |
| 滑り摩擦係数 | 0.05 (超低) | 0.08 (低) | 0.10 (低) | 0.30 (標準) |
💡 【Techyours+ 調達・設計のアドバイス】
PTFEは高い収縮率を持つ反面、加熱回収時に縦方向（長さ）が最大15%収縮（ロス）します。図面の設計や製品のカット寸法を決定する際は、この長さ減少を必ず計算に算入してください。もし、収縮後の端部から基材が露出することを許さないシビアな公差が求められるアプリケーションの場合は、長さ変化が業界最高水準の±5%以内に抑えられている FEP または PFA をご指定いただくことを強く推奨いたします。
要産業における応用と貢献：フッ素樹脂熱収縮チューブの核心的役割
主要産業における応用と貢献：極限環境を支える「Techyours+」フッ素樹脂熱収縮チューブの確かな信頼性
先端技術と精密製造の現場へ、最高峰の保護ソリューションをお届けします
| コア適用産業 | 採用フッ素樹脂材質 | 産業における具体的な製品応用方法 | 産業への重大な核心的貢献 |
|---|---|---|---|
| 半導体・電子デバイス前工程 | PFA / FEP | 化学品輸送配管、エッチング装置のノズル、レジスト塗布装置のセンサー接頭辞、および高純度クォーツコンポーネントの表面保護。 | プロセスの「ゼロ汚染」を達成： 強酸・強アルカリによる金属配管の腐蝕を完全に遮断。金属イオンの溶出を防ぎ、微細化が進む次世代ウエハラインの歩留まり向上に直結。 |
| 先進医療・低侵襲手術（低侵襲医療） | PTFE / FEP | 低侵襲手術用カテーテル（Catheter）、内視鏡線束、マイクロ手術器具の外層を覆う超薄肉・超高精度保護スリーブ。 | 医療安全性の追求と患者負担の軽減： USP Class VI（最高生体適合性）に準拠。0.05という驚異的な低摩擦係数により、血管内のスムーズな挿入を実現。 |
| 次世代モビリティ（航空宇宙・車載） | ETFE / PTFE | 人工衛星の外部暴露ハーネス、EV/HEVインバータ周辺の高圧・高温エンジンルーム信号線、および耐放射線ケーブル。 | 極限環境下での「ゼロフォールト」： 宇宙放射線やエンジンルーム内の激しい物理的摩耗への耐性を発揮。長期間、確実な信号伝送と高絶縁性を維持。 |
| 精密化学・高度プロセス産業 | PFA / PTFE | 深海・深層掘削装置のセンサー探針、高温反応釜の内壁配線、熱交換器管束、および各種工業用ロールの表面ライニング。 | メンテナスコストの大幅削減： 高温高圧かつ強腐食性液体による物理・化学的損傷を防止。設備の点検サイクルを数倍に延長し、長期安定操業に貢献。 |
いつでも手に入る確かな専門知識。
確信を持って選ぶために、必要なすべてを。
世界中のエンジニアや調達担当者に Techyours+ が選ばれる理由
偏肉ゼロの高精度押出成形。
計算通りの寸法、予期せぬズレをゼロに。
グローバルな法規制・規格に対応。
カスタム配合と短納期対応。
